BUSCPU

Основная функция BUSCPU – управлять всеми избыточными коммуникациями, от обмена ЦП до обмена TCP-IP, RS485, RS232. Вся информация будет отображаться на основном дисплее блока управления, с возможностью проверки его работы.

Интерфейсная карта EXFIRE360 BUSCPU предназначена для размещения и установки ЦП в стойку с нижней пластиной.

La EXFIRE360 card di interfaccia BUSCPU è progettata per contenere e innestare le CPU nel Rack di fondo piastra.

BUSFR

BUSFR серии EXFIRE360 позволяет устанавливать различные передние панели. Сенсорный экран MODLCD. Он связан с CANBUS через два резервированных последовательных порта 485. Каждая внутренняя корзина CanBus должна быть сопряжена с собственной передней корзиной BusLCD; даже если в случае проблем CanBus может работать без BUSFR. Доступ к карте EXFIRE360 BUSFR осуществляется с задней стороны стойки, с помощью петель для открытия двери.

MASTER LCD

MasterLcd был создан для отображения и озвучивания всей информации на сенсорном ЖК-экране. Интерфейс оператора нового EXFIRE360 состоит из 8-дюймового графического сенсорного ЖК-дисплея, 22 светодиодов для сигнализации и 24 функциональных клавиш; USB-вход для доступа к конфигурации с помощью USB-ключа.
Его основной функционал – это сортировка информации.

MODLCD

Цветной сенсорный ЖК-экран с диагональю 4,3 дюйма, дифференцирует различные противопожарные режимы в условиях тревоги, исключения и аномалии; Test, Rest, разных цветов в соответствии с полученной сертификацией EN54_2, EN12094, EN54-4. Сенсорный ЖК-экран с диагональю 4,3 дюйма предназначен для визуального и немедленного отображения информации о приоритетах пожара; а с его сенсорным экраном и внутренним меню становится легко получить доступ к информации.

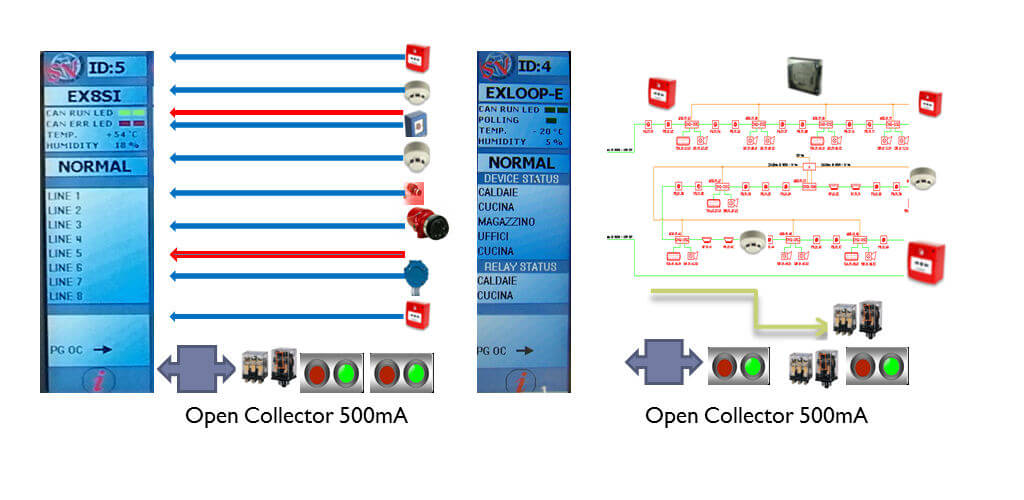

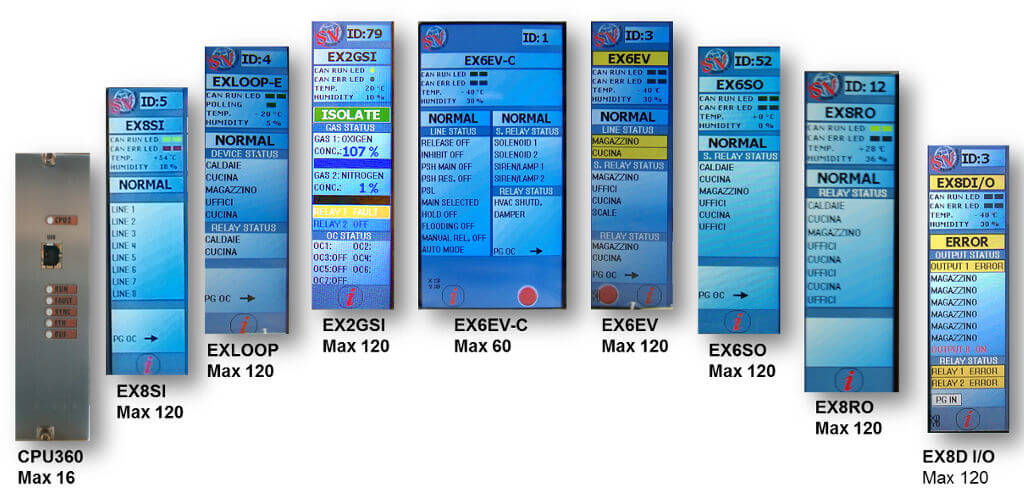

EX8SI

Карта EXFIRE360 имеет 8 симметричных входов 4-20 мА и укомплектована 7 открытыми коллекторами, программируемыми в Prealarm; Аварийный сигнал и неисправность для каждой контролируемой входной линии. Все каналы индивидуально программируются, а линии можно настраивать отдельно; установка уровня предварительной тревоги / тревоги, отключение линии, работа по одиночной или пересеченной линии; одинарное или двойное вмешательство.

Управляет системами обнаружения с обычными линиями (не адресуются); особенно подходит для использования в системах с уже существующими линиями обнаружения и для управления искробезопасными системами. Он используется для управления такими устройствами, как реле давления, кнопки нагнетания, закрывающие клапаны, открытые или закрытые контакты.

Он также очень подходит для управления системами технологической безопасности. Когда он инициализируется без программного обеспечения «Защита», открытый коллектор связывается со всеми входами, которые активируют их при возникновении аварийной ситуации.

EXLOOP

Контур платы EXFIRE360 обеспечивает питание и управление кольцевым соединением, на котором могут быть установлены все аналоговые и цифровые адресные устройства серии ESP. На практике он ведет себя как небольшой автономный блок управления; может сигнализировать об аварийных состояниях и неисправностях на переднем дисплее, возникающих в управляемом контуре.

Максимальное количество устройств – 127 точек для каждой петли. Все условия, считываемые устройствами ввода (кнопками, детекторами и т. Д.), Впоследствии отправляются по шине на базовый ЦП той же платы; а также ЦП EXFIRE360, который обрабатывает и отображает их соответствующим образом.

Базовый ЦП после обработки информации с других карт EXFIRE360, вставленных в стойки панели управления; и отправляет на карту EXLOOP-E инструкции для управляющих карт (исполнительных механизмов), которые последние должны активировать. Когда блок управления включен, плата EXLOOP-E проверяет и записывает наличие всех устройств в шлейфе

EX8D I/O

Плата EXFIRE360 управляет 8 линиями цифровых входов (каналы 1-8), которые могут принимать только активное или неактивное состояние. На передней панели есть дисплей, который показывает состояние входов (вход активен или неактивен). Входы платы ввода / вывода EX8D постоянно контролируются блоком управления, который адаптирует состояния выходов в соответствии с предустановленной логикой.

Поскольку входные соединения не контролируются, рекомендуется использовать карту только для некритических или связанных с безопасностью приложений. Карта особенно подходит для взаимодействия с другими панелями управления или с другими полевыми картами, концентраторами и т. Д.

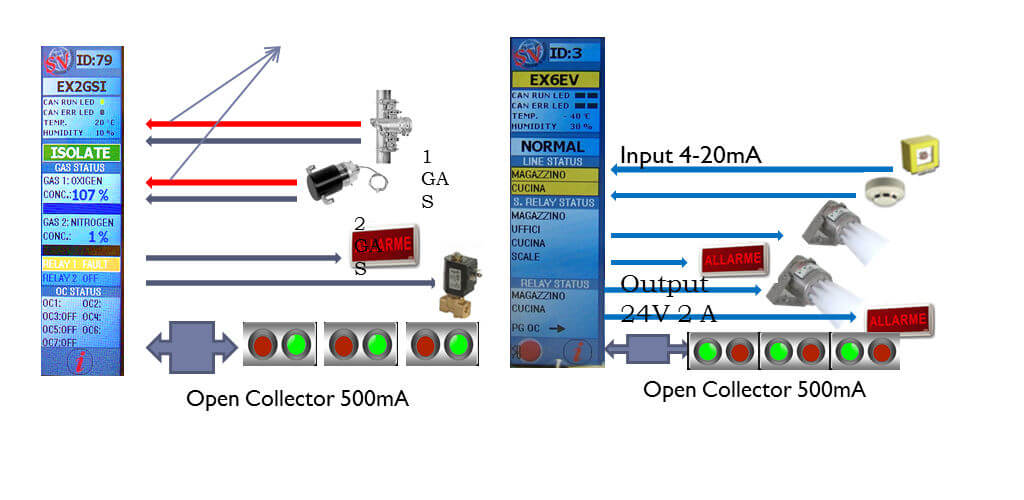

EX2GSI

Плата EXFIRE360 EX2GSI имеет два резервных аналоговых входа 4-20 мА с двумя пороговыми значениями, которые можно установить на карте путем программирования; 7 Программируемый открытый коллектор в Prealarm; Аварийная сигнализация и неисправность для каждой входной линии и два контролируемых реле на 2 А для блоков газовых клапанов и т. Д.

К этой карте могут быть подключены следующие типы преобразователей: датчики взрывоопасности, датчики токсичности, датчики кислорода; датчики температуры, стандартные датчики 4-20 мА. Каналы постоянно тестируются во время работы. Когда панель управления запускается, сигналы блокируются на 45 секунд, чтобы позволить сетевому току стабилизироваться.

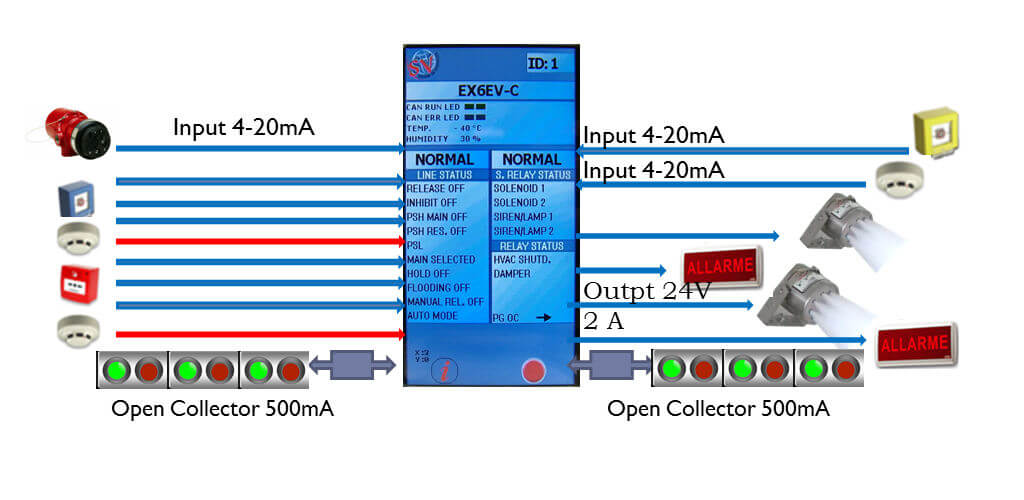

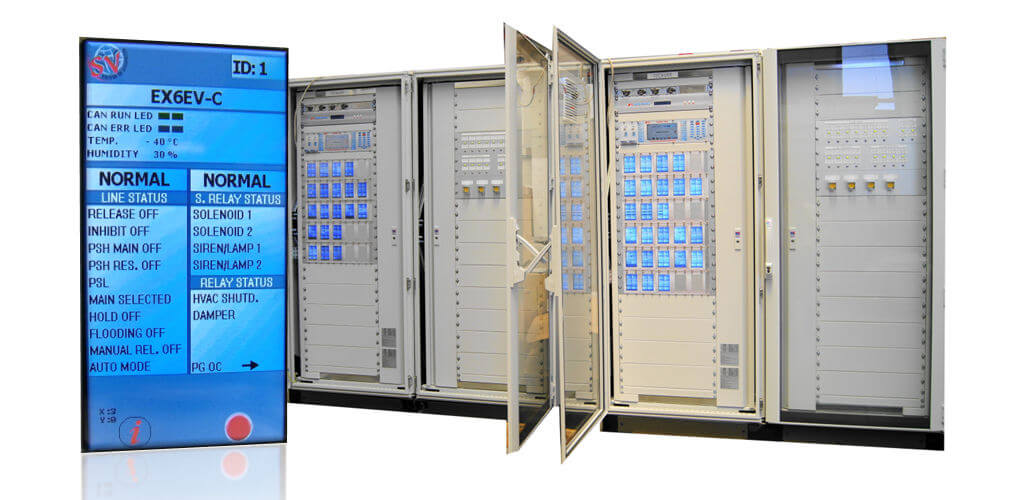

EX6EV‐C

комбинированная плата EXFIRE360 ex6ev-c предназначена для автоматического отключения; он также сертифицирован по стандарту uni en12094‐1; он содержит в себе все входные и выходные линии для полного выполнения процесса разряда.

Когда две карты запрограммированы на управление функцией выключения, передний дисплей становится уникальным, давая жизнь одной интегрированной карте.

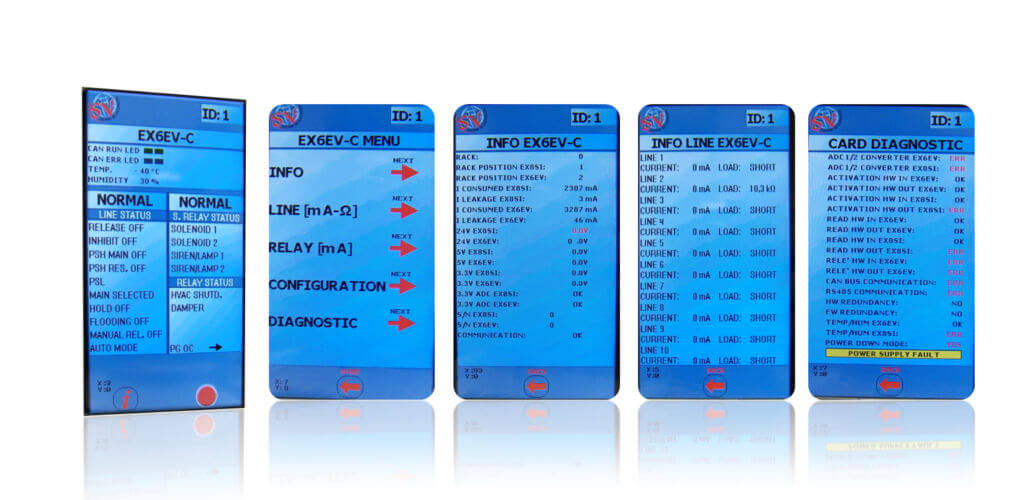

Сенсорный ЖК-экран отображает состояние всех входных и выходных линий, которые отслеживаются на предмет обрыва и короткого замыкания.

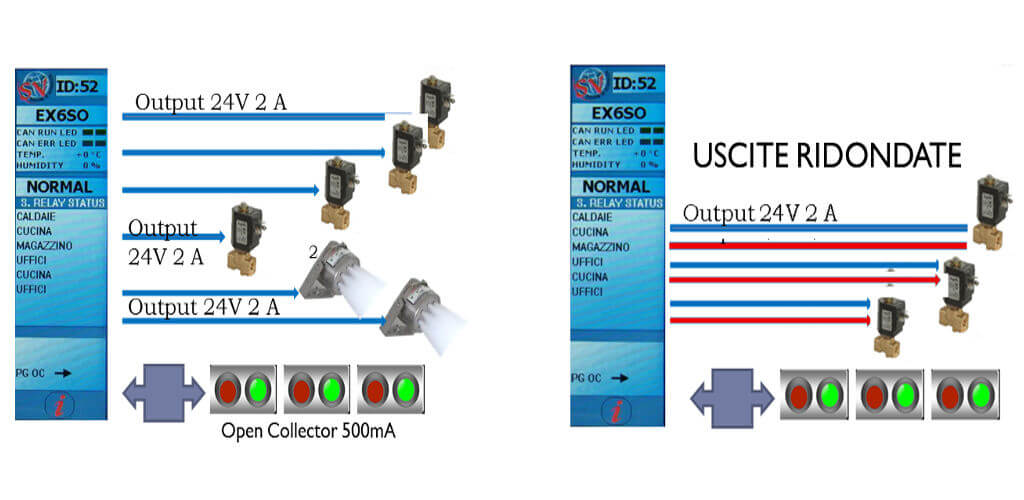

EX6SO

Плата EXFIRE360 управляет 6 выходными линиями и способна выдавать ток 2 А при 24 В постоянного тока для каждого выхода.
Управление линией выполняется только тогда, когда она деактивирована и может быть настроена индивидуально для каждой линии следующими способами:

2.2 ОБРАТНАЯ ПОЛЯРНОСТЬ

Он заключается в подаче на нагрузку в состоянии покоя напряжения обратной полярности по отношению к нормальному. Эта система не может контролировать эффективность нагрузки, поскольку обратное напряжение блокируется диодом, установленным последовательно перед нагрузкой, и позволяет эффективно контролировать все резистивные или емкостные нагрузки (оптические акустические электронные пластины ). В этом режиме плата может обнаруживать как неисправность из-за размыкания, так и неисправность из-за короткого замыкания линии.

2.3 ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ

В этом случае в состоянии покоя через нагрузку циркулирует ток около 2 мА. Помимо линии, эта система также контролирует эффективность нагрузки и поэтому подходит для всех индуктивных нагрузок (соленоидов, катушек). В этом режиме карта способна обнаруживать неисправность из-за обрыва линии и короткого замыкания.

На плате есть два программируемых SPDT контакта с разными функциями. Эти реле могут быть сконфигурированы нормально обесточенными или нормально включенными. При выборе режима нормально запитанного, аномальное состояние сигнализируется даже в случае сбоя питания платы.

EXMULTIBUS

Интерфейсная карта EXFIRE360 EXMULTIBUS была создана для управления различными решениями для отправки информации в системе EXFIRE360 (аварийные сигналы; аномалии, отключение, исключения, общая информация о блоке питания, все, что связано с блоком управления).

Уникальная в своем роде карта, она управляет 2 оптоволоконными входами TX-RX, 2 последовательными портами RS-232, 2 последовательными портами RS-485 и 2 портами Ethernet. Карта управляет рядом протоколов.

EX8RO

Карта EXFIRE360 EX8RO – это карта с 8 чистыми реле C – NC – NO, которые активируются в соответствии с программируемой логикой.
Следовательно, можно активировать каждый из 8 выходов независимо, связав его с событиями и состояниями, которые происходят на платах других блоков управления или активируются удаленными командами (другие блоки управления или система контроля).
